1監測目的

本工程的監測目的主要有：

（1）通過監測，確定變壓器所處位置的沉降是否穩定；

（2）比對檢測結果，確定變壓器及連接軟管是否存在傾覆或斷裂的風險；

2監測依據

[1] 《國家一、二等水準測量規范》GB/T 12897-2006

[2] 《工程測量規范》GB50026-2007

[3] 《建筑變形測量規范》JGJ8-2007

[4] 《建筑物沉降觀測方法》DGJ32/J18-2006

[5] 業主提供的本工程相關資料。

[6] 同類工程實踐經驗。

3監測內容及項目

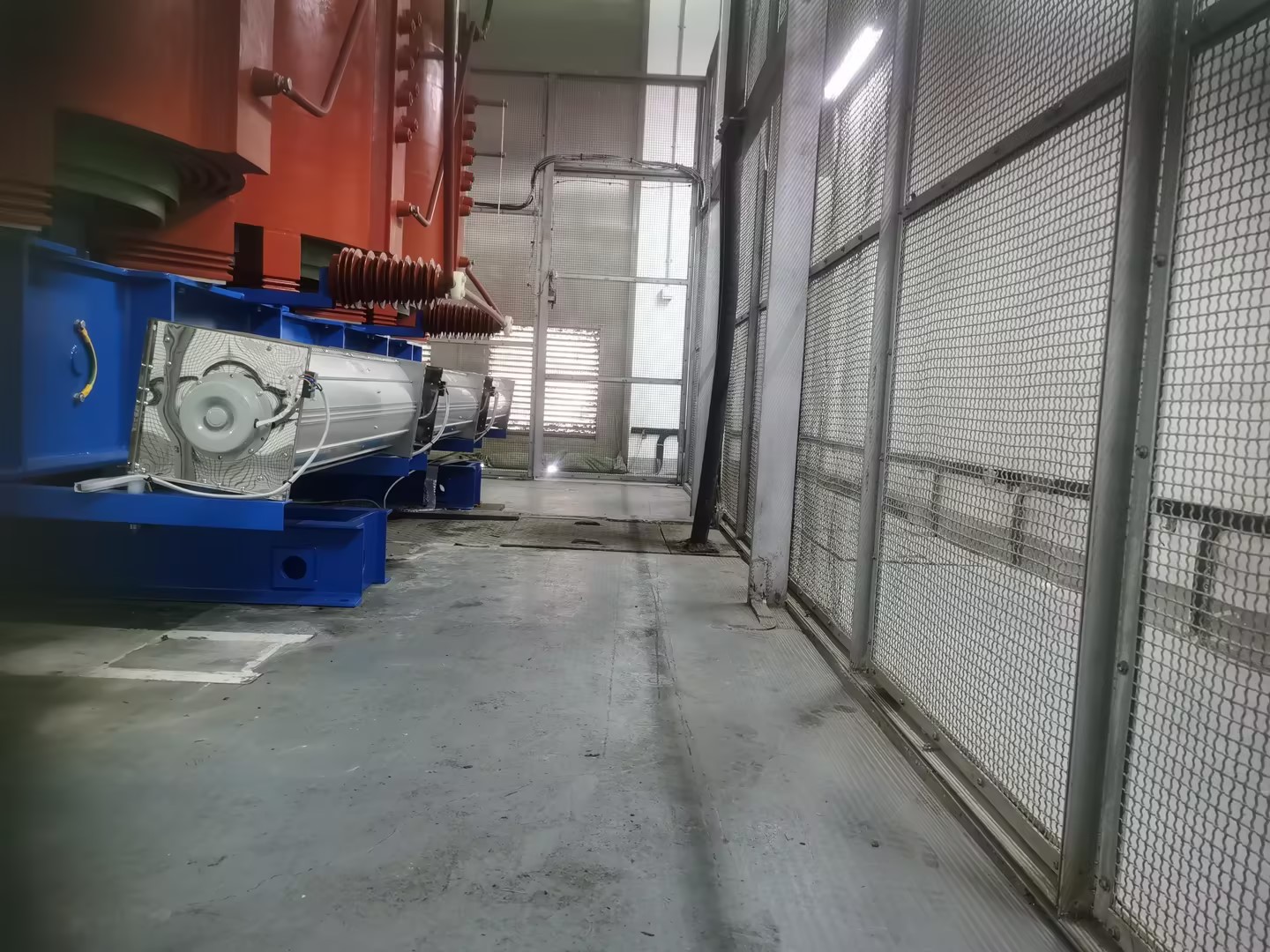

根據本工程的實際情況，本工程監測內容為變壓器室的地坪沉降情況，即變壓器位置的豎向位移。

4基準點、監測點布設

4.1基準點布設

按照行業規范《建筑變形測量規范》（JGJ 8-2016）中，第5.2.1中，沉降觀測應設置沉降基準點。特等和一等沉降觀測，基準點應不少于4個，其他等級沉降觀測，基準點不應少于3個?；鶞庶c之間應形成閉合環。

以附近的深埋式水準點作為高程起算點，再在施工影響區域以外的深基礎上布置3個高程基準點，編號BM1～BM3。利用深埋式水準點、高程基準點形成高程測量控制網?；鶞庶c設在廠區之外較穩定的地方，且盡量采用固定觀測墩；無條件布設固定觀測墩時用劃“十”字的測量道釘埋設。具體布設將在進場后據現場條件確定。

水準控制網采用水準路線測量，定期進行水準控制網聯測，校核控制網的穩定性。了解各測點隆沉情況，以相對穩定的點作為原始高程起算點，保證水準測量資料可靠性。

4.2監測點的布設

 按照行業規范《建筑變形測量規范》（JGJ 8-2016）中，鄰近堆置重物處、受震動顯著影響的部位及基礎下的暗浜處，本次沉降觀測擬在室外布設三個基準點，室內布設六個監測點，共計9個沉降觀測點，持續觀測變壓器的沉降情況。

5監測方法

參照按國家二等水準測量規范要求，采用閉合回路法，閉合差≤0.5(n)1/2，n為測站數，測量精度±0.3mm ，歷次垂直位移監測是通過工作基點間聯測一條二等水準閉合線路，由線路的工作點來測量各監測點的高程,各監測點高程初始值在監測工程前期兩次測定（兩次取平均），某監測點本次高程減前次高程的差值為本次垂直位移,本次高程減初始高程的差值為累計垂直位移。

6監測周期及頻率

6.1監測周期

本項目監測周期預估為兩個月。

6.2監測頻率

按照行業規范《建筑變形測量規范》（JGJ 8-2016）中第7.1.5中第2條 建筑運營階段的觀測次數，應視地基士類型和沉降速率大小確定。考慮到本次檢測情況較為緊急，此次沉降觀測頻率初步擬定為每3天檢測一次，連續監測4次，共10天；后每周監測1次，持續監測7周，共計總監測周期2個月，總共監測11次。

按照行業規范《建筑變形測量規范》（JGJ 8-2016）中第7.1.5中第3條觀測過程中，若發現大規模沉陣、嚴重不均勻沉降或嚴重裂縫等，或出現基礎附近地面荷載突然增戚、基礎四周大量積水、長時間連續降雨等情況，應提高觀測頻率，并應實施安全預案。

按照行業規范《建筑變形測量規范》（JGJ 8-2016）中第7.1.5中第4條建筑沉降達到穩定狀態可由沉降量與時間關系曲線判定。 當最后 lOOd 的最大沉降速率小于 O. Olmm/d~O. 04mm/d 時，可認為已達到穩定狀態。對具體沉降觀測項目，最大沉降速率的取值宜結合當?shù)氐鼗恋膲嚎s性能來確定。

按照行業規范《建筑變形測量規范》（JGJ 8-2016）中第7.1.6中每期觀測后，應計算各監測點的沉降量、累計沉降量、 沉降速率及所有監測點的平均沉降量。根據需要，可按下式計算

基礎或構件的傾斜度 α: (SA - 5B) /L

式中: 5A 5B 一一基礎或構件傾斜方向上 兩點的沉降量 (mm);

L-A 兩點間的距離 (mm)

按照行業規范《建筑變形測量規范》（JGJ 8-2016）中第7.1.7中沉降觀測應提交下列成果資料:

1 監測點布置圖。

2 觀測成果表。

3 時間-荷載-沉降量曲線。

4 等沉降曲線。

根據項目實際情況，監測次數共為11次，持續測量周期為兩個月。

當現場監測發現變形過大達到警戒值或出現險情時，應及時調整監測頻率，確保人員財產安全。

如果監測兩個月后，測量結果表明，變壓器所處位置沉降不穩定，則建議繼續監測。

7監測報警值

參照有關規范，結合業主方所提供的變壓器相關資料制定本次監測報警值。

8監測儀器設備及檢定要求

8.1監測儀器設備

主要采用儀器設備見下表：

監測儀器設備表

8.2儀器檢定

所有監測儀器設備在開工前送國家認可的計量校準/檢定試驗室進行強制檢定，施工期間監測儀器需進行連續標定。

9質量保證

9.1監測方法

（1）在具體測試中固定測試人員，以盡可能減少人為誤差；

（2）在具體測試中固定測試儀器，以盡可能減少儀器本身的系統誤差；

（3）在具體測試中固定時間按基本相同的路線，以減少溫度、濕度造成的誤差；

（4）具體測試中用相同方法進行測試，以減少不同方法間的系統誤差。

9.2監測儀器

（1）監測儀器在投入使用以前，均應由法定計量單位進行校驗，經檢驗合格并在有效期內方可使用；

（2）在每天的監測之前均應對所使用的儀器進行自檢，并詳細記錄自檢情況，使用完畢后記錄儀器運轉情況；

（3）使用過程中若發生儀器異常的情況，除立即對儀器進行維修或調換外，同時對該儀器當天監測的數據進行重新觀測。
