項目簡介

• 項目名稱：長沙XX汽車部件有限公司1R~4R貨架檢測

• 檢測類型：貨架檢測

• 現場檢測日期：2020年8月5日

檢測內容

　　長沙XX汽車部件有限公司受檢立體貨架位于湖南省長沙市長沙縣，受檢范圍為RBCC車間102倉庫的1R~4R貨架。2R貨架與3R貨架的間距為0.56m，1R貨架與2R貨架、3R貨架與4R貨架間的通道寬度均為1.88m。該批貨架類型主要為橫梁式貨架，共6層，一層層高為1.19m，二~六層層高均為1.14m，貨架立柱高7.95m(部分貨架立柱高為8.93m)。貨架立柱和橫梁均采用C型薄壁型鋼，立柱主要截面尺寸為C120mm×95mm×2.5mm，橫梁主要截面尺寸為C140mm×50mm×2.0mm。貨架安裝于2020年8月，所有貨架均采用地腳螺栓與地坪連接。為了解受檢貨架的施工質量情況，特委托對受檢貨架進行檢測。

　　本次貨架檢測的主要內容包括：

　　(1)貨架尺寸復核;

　　(2)貨架變形情況檢測;

　　(3)地腳螺栓和普通螺栓檢查;

　　(4)貨架碰撞點排查。

判定標準

　　(1)《鋼貨架結構設計規范》(CECS23:90);

　　(2)《立體倉庫焊接式鋼結構貨架技術條件》(JB/T5325-2017);

　　(3)《立體倉庫組合式鋼結構貨架技術條件》(JB/T11270-2011);

　　(4)《自動化立體倉庫設計規范》(JB/T 9018-2011);

　　(5)《鋼結構焊接規范》(GB50661-2011);

　　(6)《鋼結構設計標準》(GB50017-2017);

　　(7)《緊固件機械性能有效力矩型鋼鎖緊螺母》(GB/T3098.9-2010);

　　(8)《建筑地面工程施工質量驗收規范》(GB50209-2010);

　　(9) 委托方提供的相關資料(貨架設計圖紙)。

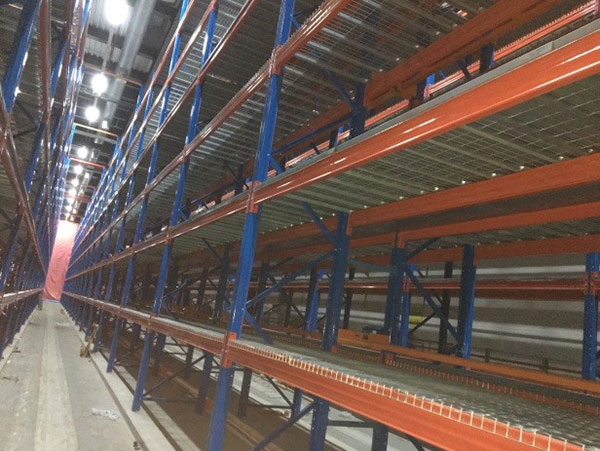

現場檢測圖
